RoHS対応品
UL認定品は型名KPTU-1009になります
●端子間ピッチ 10mm
●ネジ サイズ M4
| 定格 |
250V |
|
20A |
| 耐電圧 |
2,500V |
|
1分間 |
| 絶縁抵抗 |
DC500V |
|
1,000MΩ以上 |
|
仕様
| No. |
部品名 |
材質 |
規格 |
寸法 |
処理 |
備考 |
| ① |
本体 |
PBT-G30 |
94V-0 |
|
|
黒色 |
| ② |
導電板 |
黄銅 |
BSP |
1ｔ |
スズメッキ |
|
| ③ |
結線ネジ |
黄銅 |
BSW |
M4ｘ8L |
ニッケルメッキ |
SW PW セムスナベ |
| ④ |
結線ネジ（角座金） |
鉄 |
SWR/SPCC |
M4ｘ8L |
ニッケルメッキ |
フリータンシ セムスナベ |
| ⑤ |
カバー |
AS |
94V-2 |
|
|
透明 |

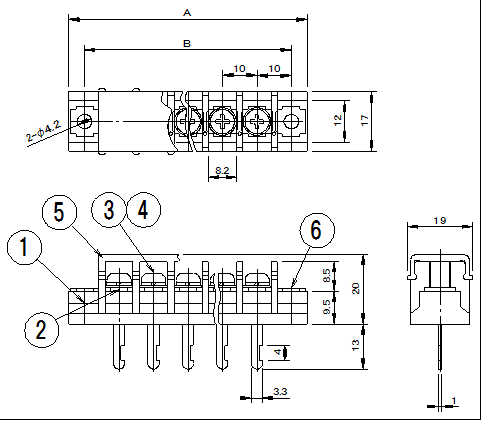

寸法
| 極数 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
| A |
38 |
48 |
58 |
68 |
78 |
88 |
98 |
108 |
118 |
128 |
138 |
148 |
158 |
168 |
178 |
188 |
198 |
208 |
| B |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
100 |
110 |
120 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
| 極数 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
|
|
|
|
|
|
|
|
|
|
|
| A |
218 |
228 |
238 |
248 |
258 |
268 |
278 |
|
|
|
|
|
|
|
|
|
|
|
| B |
210 |
220 |
230 |
240 |
250 |
260 |
270 |
|
|
|
|
|
|
|
|
|
|
|
| ご注文方法 |
|
KPT-1009 |
|
- |
極数 |
P |
|
|
|
|
|
|
|
|
|
|
|
KPT-1009 |
C |
- |
極数 |
P |
（カバー付） |
|
|
|
|
|
|
|
|
|
|
KPT-1009 |
F |
- |
極数 |
P |
（フリー端子ねじ） |
|
|
|
|
|
|
|
|
|
|
KPT-1009 |
CF |
- |
極数 |
P |
（カバー付 フリー端子ねじ） |
UL認定品はご注文の際、KPTU-1009になります
