UL認定品 E 72423
●端子間ピッチ 10mm
●ネジサイズ M3.5
| 定格 |
250V |
|
15A |
| 耐電圧 |
2,000V |
|
1分間 |
| 絶縁抵抗 |
DC500V |
|
1,000MΩ以上 |
|
仕様
| No. |
部品名 |
材質 |
規格 |
寸法 |
処理 |
備考 |
| ① |
本体 |
PBT G30％ |
UL94-V0 |
|
|
黒色 |
| ② |
カバー |
AS |
UL94-V2 |
|
|
透明 |
| ③ |
銘板 |
PS |
UL94-V0 |
|
|
白色 |
| ④ |
結線ネジ |
黄銅 |
BSW |
M3.5ｘ6 |
ニッケルメッキ |
SW セムス ナベ |
| ⑤ |
導電板 |
快削黄銅 |
BSR |
2ｔｘ8ｘ18 |
ニッケルメッキ |
|

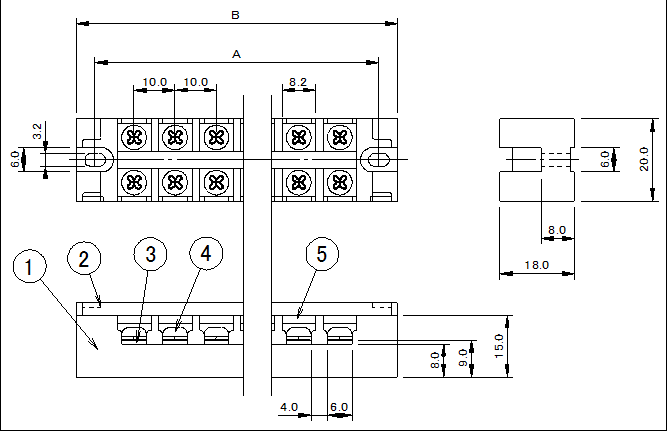

寸法
| 極数 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
20 |
| A |
38 |
48 |
58 |
78 |
98 |
118 |
138 |
158 |
178 |
218 |
| B |
29 |
39 |
49 |
69 |
90 |
110 |
130 |
150 |
170 |
210 |
※この製品のお問い合わせは、営業部（Tel：0280-32-6345・E-Mail：info@kenpo-parts.com）までお願い致します。
